Hey! Sebagai pembekal VFD Allen - Bradley, saya sering ditanya tentang cara menetapkan fungsi lompat frekuensi pada pemacu ini. Ia merupakan ciri yang cukup penting, terutamanya apabila anda berurusan dengan aplikasi yang frekuensi tertentu boleh menyebabkan masalah, seperti resonans dalam sistem mekanikal. Jadi, mari selami dan pecahkan langkah demi langkah.
Mula-mula, mari kita bincangkan sedikit tentang lompatan kekerapan dan sebab ia penting. Lompat frekuensi ialah fungsi yang membolehkan anda melangkau julat frekuensi tertentu di mana sistem anda mungkin mengalami masalah. Contohnya, jika motor anda disambungkan ke pam, mungkin terdapat frekuensi tertentu di mana pam mula bergetar secara berlebihan. Dengan menetapkan lompatan frekuensi, anda boleh mengelakkan julat itu dan memastikan sistem anda berjalan lancar.

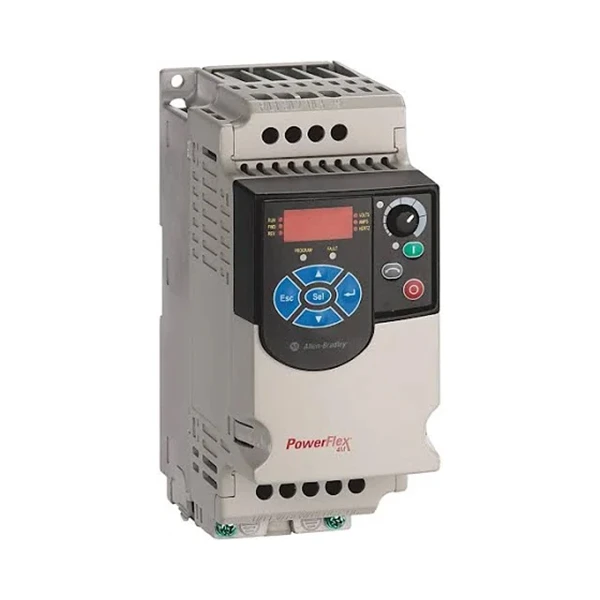

Sekarang, mari kita masuk ke butiran tentang cara menetapkan fungsi lompat frekuensi pada VFD Allen - Bradley. Model yang berbeza mungkin mempunyai prosedur yang sedikit berbeza, tetapi konsep umum tetap sama. Saya akan menggunakan beberapa model biasa sepertiAllen-Bradley 22F-D4P2N103 VFD,Allen-Bradley 22B-D010N104, danAllen-Bradley 25B-D6P0N104sebagai contoh.
Langkah 1: Akses Menu Parameter Pemacu
Perkara pertama yang perlu anda lakukan ialah mengakses menu parameter pemacu. Biasanya, anda boleh melakukan ini dengan menekan butang "Menu" atau "Pilih" pada pad kekunci pemacu. Anda akan dibentangkan dengan senarai kumpulan parameter yang berbeza. Cari kumpulan yang berkaitan dengan tetapan kekerapan. Ini mungkin dilabelkan sesuatu seperti "Kawalan Frekuensi" atau "Kelajuan Motor".
Langkah 2: Cari Parameter Lompat Kekerapan
Sebaik sahaja anda berada dalam kumpulan tetapan kekerapan, anda perlu mencari parameter yang berkaitan dengan lompatan frekuensi. Mereka sering dilabelkan sebagai "Lompatan Frekuensi 1", "Lompatan Frekuensi 2", dan sebagainya. Sesetengah pemacu membenarkan anda menetapkan berbilang julat lompat frekuensi, yang berguna jika anda mempunyai berbilang titik resonans dalam sistem anda.
Langkah 3: Tetapkan Had Bawah dan Atas Julat Lompat
Untuk setiap lompatan kekerapan, anda perlu menetapkan sempadan bawah dan atas julat yang ingin anda langkau. Sebagai contoh, jika anda telah menentukan bahawa julat frekuensi bermasalah adalah antara 20 Hz dan 25 Hz, anda akan menetapkan sempadan bawah kepada 20 Hz dan sempadan atas kepada 25 Hz. Anda biasanya boleh melakukan ini dengan menggunakan kekunci anak panah pada pad kekunci untuk menambah atau mengurangkan nilai.
Langkah 4: Dayakan Fungsi Lompat Kekerapan
Selepas anda menetapkan julat lompat, anda perlu mendayakan fungsi lompat frekuensi. Biasanya terdapat parameter yang dilabelkan seperti "Frequency Jump Enable". Tetapkan parameter ini kepada "Hidup" atau "Didayakan". Ini memberitahu pemacu untuk benar-benar melangkau julat frekuensi yang ditentukan.
Langkah 5: Uji Persediaan
Setelah anda melengkapkan semua tetapan, adalah idea yang baik untuk menguji persediaan. Mulakan pemacu dan tingkatkan kekerapan secara beransur-ansur. Pastikan pemacu melangkau julat frekuensi yang telah anda tetapkan. Jika semuanya berfungsi seperti yang diharapkan, anda boleh pergi. Jika tidak, semak semula tetapan anda dan buat sebarang pelarasan yang diperlukan.
Sekarang, mari bercakap tentang beberapa petua dan pertimbangan semasa menetapkan fungsi lompat frekuensi.
- Pengukuran Tepat: Sebelum menetapkan julat lompat frekuensi, adalah penting untuk mengukur frekuensi dengan tepat di mana sistem anda mengalami masalah. Anda boleh menggunakan alat seperti penganalisis getaran atau meter frekuensi untuk melakukan ini.
- Lompatan Berbilang: Jika sistem anda mempunyai berbilang titik resonans, jangan teragak-agak untuk menggunakan berbilang julat lompat frekuensi. Cuma pastikan anda tidak menetapkan julat terlalu dekat antara satu sama lain, kerana ini boleh menyebabkan pemacu menghadapi masalah mencari frekuensi operasi yang stabil.
- Dokumentasi: Simpan rekod julat lompat frekuensi yang telah anda tetapkan. Ini berguna jika anda perlu membuat perubahan pada masa hadapan atau jika anda sedang menyelesaikan masalah.
Sebagai pembekal VFD Allen - Bradley, saya telah melihat secara langsung betapa pentingnya fungsi lompat frekuensi dalam memastikan operasi peralatan anda yang boleh dipercayai. Jika anda menghadapi sebarang masalah untuk menyediakan fungsi lompat frekuensi atau jika anda tidak pasti model VFD yang sesuai untuk aplikasi anda, jangan teragak-agak untuk menghubungi anda. Kami di sini untuk membantu anda memanfaatkan sepenuhnya VFD Allen - Bradley anda.
Sama ada anda berurusan dengan operasi berskala kecil atau persediaan perindustrian yang besar, mendapatkan fungsi lompat frekuensi dengan betul boleh menjimatkan banyak sakit kepala anda. Ia boleh menghalang getaran yang berlebihan, mengurangkan haus dan lusuh pada peralatan anda, dan akhirnya meningkatkan kecekapan keseluruhan sistem anda.
Jadi, jika anda berada di pasaran untuk VFD Allen - Bradley atau jika anda memerlukan nasihat tentang menyediakan fungsi lompat frekuensi, sila hubungi kami. Kami akan bekerjasama dengan anda untuk memahami keperluan khusus anda dan memberikan anda penyelesaian terbaik.
Rujukan
- Allen - Manual Pengguna VFD Bradley
- Panduan Aplikasi Motor dan Pemacu Industri
