Apakah contoh pengaturcaraan untuk mitsubishi plc?

Hei ada! Sebagai pembekal Mitsubishi PLCS, saya telah melihat secara langsung bagaimana pengawal logik yang boleh diprogramkan ini merevolusikan adegan automasi perindustrian. Hari ini, saya akan membimbing anda melalui beberapa contoh pengaturcaraan untuk PLC Mitsubishi yang boleh menjadi sangat berguna dalam aplikasi yang berbeza.

Asas On - Off Control Programming

Mari kita mulakan dengan jenis pengaturcaraan yang paling mendasar: ONT OFF CONTROL. Ini seperti ABC pengaturcaraan PLC. Katakan anda mempunyai sistem tali pinggang penghantar yang mudah. Anda mahu menghidupkannya apabila butang mula ditekan dan matikan apabila butang berhenti ditekan.

Dalam pengaturcaraan Mitsubishi plc, kami menggunakan Logic Ladder, yang merupakan bahasa pengaturcaraan grafik yang kelihatan seperti litar elektrik. Untuk contoh tali pinggang penghantar kami, kami akan mempunyai dua kenalan input - satu untuk butang Mula dan satu untuk butang STOP. Butang mula akan menjadi kenalan biasa (tidak), dan butang STOP akan menjadi kenalan biasa (NC).

Berikut adalah program logik tangga sederhana di pseudocode:

// input start_button: tiada kenalan stop_button: nc contact // output conveyor_belt: coil // logik tangga | start_button | -| |- | stop_button | - | () |- CONVEYOR_BELT

Apa ini bermakna bahawa apabila butang mula ditekan, tiada kenalan ditutup. Selagi butang berhenti tidak ditekan (jadi hubungan NC tetap ditutup), gegelung untuk tali pinggang penghantar mendapat tenaga, dan tali pinggang mula berjalan. Apabila butang STOP ditekan, kenalan NC dibuka, de - memberi tenaga gegelung dan menghentikan tali pinggang penghantar.

Pemasa - pengaturcaraan berasaskan

Pemasa adalah satu lagi bahagian penting dalam pengaturcaraan PLC. Mereka digunakan apabila anda perlu mengawal tempoh operasi. Sebagai contoh, katakan anda mengisi tangki dengan cecair. Anda mahu menghentikan proses pengisian selepas masa tertentu.

PLC Mitsubishi mempunyai pelbagai jenis pemasa, seperti pemasa TON (pemasa pada - kelewatan). Berikut adalah cara anda boleh menggunakannya dalam program untuk mengawal pengisian tangki:

// input start_fill_button: tiada kenalan stop_fill_button: nc contact // output fill_pump: coil // pemasa pemasa: ton dengan masa pratetap, katakan, 60 saat // logik tangga | start_fill_button | -| |- | stop_fill_button | - | () |- pemasa | timer.done | - | () |- fill_pump

Apabila butang Mula Isi ditekan, pemasa mula mengira. Setelah waktu pratetap 60 saat dicapai,Timer.doneBit ditetapkan untuk benar. Ini menutup hubungan yang berkaitan denganTimer.done, memberi tenaga gegelung pam dan memulakan proses pengisian. Butang Stop Fill boleh digunakan untuk mengganggu proses pada bila -bila masa.

Pengaturcaraan berasaskan kaunter

Kaunter sangat bagus untuk menjejaki bilangan peristiwa. Katakan anda menjalankan barisan pengeluaran, dan anda ingin mengira bilangan produk yang melewati titik tertentu. Anda boleh menggunakan kaunter dalam program Mitsubishi plc anda.

Mari kita gunakan kaunter CNO (kaunter biasa) untuk contoh ini:

fx2n 4ad FX5-32ER/ES Mitsubishi Electric

// input Product_sensor: tiada hubungan reset_counter_button: tiada kenalan // output penggera - | () |- counter | reset_counter_button | - | () |- counter.reset | counter.done | - | () |- ALARM_WHEN_100_PRODUCTS

Setiap kali produk melewati sensor,Product_sensorHubungi menutup, meningkatkan kaunter. Apabila kaunter mencapai nilai pratetap 100,Counter.donebit ditetapkan, yang memberi tenagaALARM_100_PRODUCTSgegelung, mencetuskan penggera. Anda boleh menggunakanReset_counter_buttonUntuk menetapkan semula kaunter kembali ke sifar.

Aplikasi dengan model mitsubishi plc tertentu

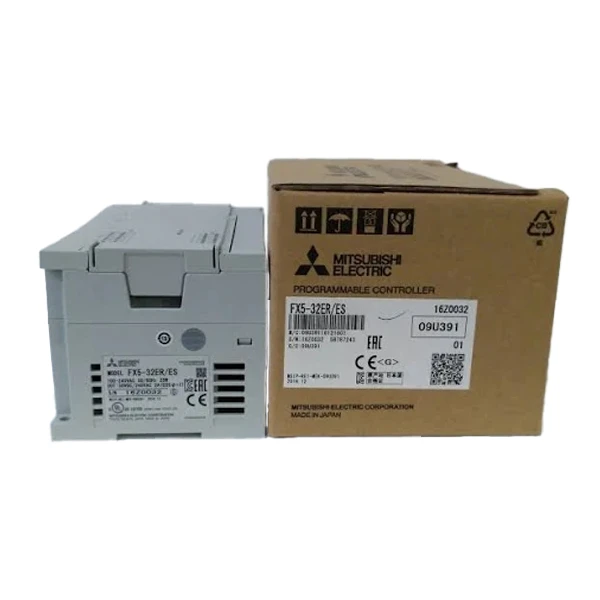

FX5 - 32ER/ES Mitsubishi Electric

TheFX5 - 32ER/ES Mitsubishi Electricadalah PLC yang kuat yang boleh mengendalikan tugas pengaturcaraan yang lebih kompleks. Ia mempunyai keupayaan pemprosesan kelajuan yang tinggi dan kapasiti memori yang besar.

Sebagai contoh, dalam barisan pembungkusan laju yang tinggi, anda boleh menggunakan FX5 - 32ER/ES untuk mengawal pelbagai motor servo dan sensor. Anda boleh memprogramnya untuk menyegerakkan pergerakan motor supaya produk dipilih dengan tepat, diletakkan, dan dibungkus dengan pantas. PLC juga boleh memantau sensor untuk mengesan sebarang kesalahan atau kesesakan di garisan dan mengambil tindakan yang sesuai, seperti menghentikan garis dan mencetuskan penggera.

Mitsubishi FX2N 4AD

TheMitsubishi FX2N 4ADadalah modul input analog yang boleh digunakan dengan PLC Mitsubishi. Ia berguna dalam aplikasi di mana anda perlu mengukur isyarat analog, seperti suhu, tekanan, atau kadar aliran.

Katakan anda memantau suhu dalam reaktor kimia. Anda boleh menyambungkan sensor suhu ke modul FX2N 4AD. Modul ini akan menukar isyarat suhu analog ke dalam nilai digital yang dapat difahami oleh PLC. Kemudian, anda boleh memprogram PLC untuk mengambil tindakan berdasarkan bacaan suhu. Sebagai contoh, jika suhu berada di atas ambang tertentu, PLC boleh mengaktifkan sistem penyejukan.

Mitsubishi FX3S 30mr es

TheMitsubishi FX3S 30mr esadalah PLC yang padat dan kos - berkesan. Ia sesuai untuk projek automasi skala kecil, seperti mengawal mesin tunggal atau sel pengeluaran mudah.

Dalam mesin pemprosesan makanan kecil, FX3S 30mr ES boleh digunakan untuk mengawal unsur pemanasan, tali pinggang penghantar, dan mekanisme pemotongan. Anda boleh memprogramnya untuk memastikan produk makanan diproses pada suhu, kelajuan, dan saiz yang betul.

Mengapa memilih Mitsubishi PLCS?

Mitsubishi PLCs terkenal dengan kebolehpercayaan, prestasi, dan kemudahan penggunaannya. Mereka mempunyai pelbagai model dan modul untuk memenuhi aplikasi yang berbeza, dari projek skala kecil ke loji perindustrian skala besar. Perisian pengaturcaraan adalah intuitif, jadi walaupun anda baru untuk pengaturcaraan PLC, anda dapat dengan cepat mendapatkannya.

Jika anda berada di pasaran untuk PLC Mitsubishi atau memerlukan bantuan dengan pengaturcaraan, saya suka berbual. Sama ada anda sedang mencari model khusus seperti FX5 - 32ER/ES, Mitsubishi FX2N 4AD, atau Mitsubishi FX3S 30mr es, atau anda memerlukan penyelesaian tersuai untuk projek automasi anda, hanya menjangkau. Kami boleh membincangkan keperluan anda secara terperinci dan mencari yang terbaik untuk keperluan anda.
