Jenama:Mitsubishi
model:GT1050-QBBD-C

Keadaan inventori:Barang tersedia dalam stok.

Ciri produk

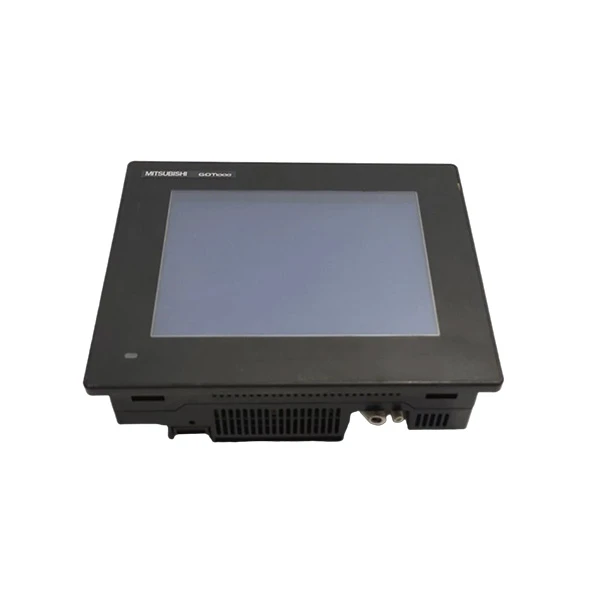

Mitsubishi GT1050-QBBD-C ialah antara muka mesin manusia padat (HMI) yang boleh dipercayai daripada siri GOT1000 Mitsubishi Electric yang terkenal, khusus untuk keperluan automasi industri. Skrin sentuh 5.7-inci HMI mempunyai paparan monokrom STN yang jelas dengan 16 tahap kelabu dan resolusi QVGA 320×240 piksel. Ini menjadikan data operasi mudah dibaca walaupun dalam situasi pembuatan yang sibuk. Saiz kecil 164mm lebar, 135mm tinggi, dan 56mm dalam menjadikannya sesuai untuk panel kawalan sempit. Saiz potongan panel 153×121mm membolehkan pemasangan flush mudah.

Mitsubishi GT1050-QBBD-C didatangkan dengan perkakasan praktikal, termasuk pemproses 64-bit dan ROM kilat 3MB untuk menyimpan data kejuruteraan dan sistem pengendalian, dengan sehingga 100,000 kitaran tulis untuk kegunaan jangka-panjang. Skrin sentuh rintangan matriks tahan lama-, dengan jangka hayat lebih daripada 1 juta tekanan dan kapasiti untuk mengendalikan sentuhan serentak dua mata, membolehkan pengendali memprogram sehingga 50 kekunci sentuh setiap panel. Bateri litium GT10-50BAT terbina dalam mengekalkan data selama lebih kurang 5 tahun pada 25 darjah , meningkatkan kebolehpercayaan kepada operasi harian.

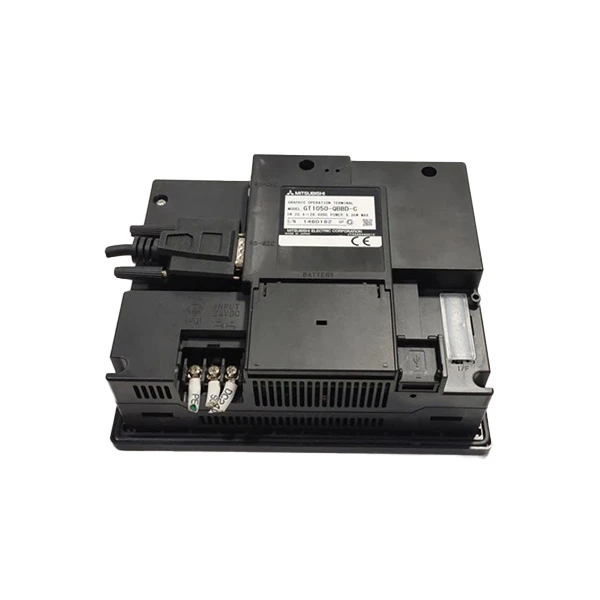

Mitsubishi GT1050-QBBD-C mempunyai pelbagai antara muka standard untuk sambungan mudah, termasuk USB Mini-B untuk pemindahan data 12Mbps pantas, serta RS-232 dan RS-422/RS-485 port. Ia bersambung dengan lancar dengan Mitsubishi PLC seperti siri FX, serta peranti industri lain, dan mempunyai fungsi telus FA untuk pemantauan dan penyuntingan program PLC yang mudah. Keserasian ini menjadikannya alternatif yang sangat baik untuk versi lama seperti F940GOT-LWD-C dan F940GOT-BWD-C, yang membolehkan sistem dinaik taraf tanpa memerlukan baik pulih secara meluas.

Spesifikasi

Model	GT1050-QBBD-C
Siri Produk	GOT1000 Series - Terminal Operasi Grafik Kompak GT10
Jenis Produk	Antara Muka Mesin Manusia (HMI) / Antara Muka Operator Panel Sentuh
Saiz Skrin	5.7 inci
Jenis Paparan	LCD monokrom STN (biru/putih)
Resolusi	QVGA (320×240 piksel)
Paparkan Skala Kelabu	16 tahap skala kelabu
Lampu latar	Lampu latar-kecerahan tinggi katod sejuk (putih/biru)

Langkah berjaga-berjaga

Apabila memasang Mitsubishi GT1050-QBBD-C, HMI kecil daripada siri GOT1000 Mitsubishi, matikan semua fasa sumber kuasa luaran dahulu. Ini menghalang kegagalan peranti atau kerosakan disebabkan oleh operasi langsung. Sebelum menyentuh unit, nyahcas elektrik statik dari badan anda dengan menyentuh permukaan logam yang dibumikan; elektrik statik mungkin merosakkan komponen dalaman Mitsubishi GT1050-QBBD-C. Ketatkan skru pada julat tork yang disyorkan apabila memasangnya pada panel kawalan; pengetatan boleh mengakibatkan terjatuh, litar pintas atau prestasi kalis air terjejas, manakala terlalu ketat boleh membahayakan skru atau peranti.

Jangan biarkan titisan air atau benda lembut melekat pada skrin sentuh Mitsubishi GT1050-QBBD-C, kerana ini boleh mengakibatkan tindak balas sentuhan yang salah. Untuk membersihkan skrin, gunakan kain kering yang lembut atau yang basah dengan alkohol industri atau pembersih kaca, lap perlahan-lahan dari tengah ke tepi. Jika tindak balas sentuhan menjadi perlahan, cari titisan air pada skrin atau perisian sistem lama. Jika penuding bergerak ke arah yang bertentangan semasa sentuhan, pastikan sambungan antara kotak kawalan dan skrin diterbalikkan atau skrin dipasang terbalik.

Apabila berurusan dengan bekalan kuasa dan pendawaian Mitsubishi GT1050-QBBD-C, gunakan bekalan kuasa DC24V dan letakkan penapis ferit (seperti TDK ZCAT3035-1330) pada kabel kuasa dalam jarak 75mm dari terminal kuasa untuk memastikan keserasian elektromagnet. Wayar kawalan atau komunikasi tidak boleh digabungkan dengan litar utama atau pendawaian kuasa; jarakkan mereka sekurang-kurangnya 100mm untuk mengelakkan gangguan daripada bunyi elektrik, yang boleh menyebabkan kegagalan.

Soalan Lazim

S: Apakah itu Mitsubishi GT1050-QBBD-C?

A: Mitsubishi GT1050-QBBD-C ialah-prestasi tinggi GOT (Terminal Operasi Grafik) HMI (Antara Muka Mesin Manusia) 10.4 inci berprestasi tinggi bagi siri GOT1000 Mitsubishi Electric. Ia mempunyai paparan TFT warna, skrin sensitif sentuh untuk kegunaan mudah, dan keupayaan komunikasi yang sangat baik. Ia bertujuan terutamanya untuk aplikasi automasi industri yang memantau dan mengendalikan jentera, bertindak sebagai antara muka pengendali yang penting untuk Mitsubishi PLC (Pengawal Logik Boleh Diprogram) dan peranti lain.

S: Apakah perisian yang digunakan untuk memprogram dan mereka bentuk skrin untuk GT1050-QBBD-C?

J: Perisian GT Designer3 Mitsubishi digunakan untuk menjana reka bentuk skrin, mentakrifkan parameter komunikasi dan mengkonfigurasi logik untuk GT1050-QBBD-C. GT Designer3 ialah persekitaran pembangunan bersepadu yang mantap yang membolehkan jurutera mencipta antara muka pengendali yang mesra pengguna menggunakan visual, butang, paparan data dan penggera. Untuk pendekatan yang lebih terkini, perisian GT Works3 yang lebih baharu (biasanya disertakan dengan siri GOT SIMPLE dan serasi dengan banyak peranti GOT1000 dengan peningkatan perisian tegar) mungkin merupakan alternatif, tetapi keserasian dengan model GT1050 individu mesti disahkan.

S: Di manakah saya boleh mencari manual GT1050-QBBD-C dan dokumen teknikal?

J: Dokumentasi rasmi, termasuk GT1050-manual pengguna QBBD-C, manual perkakasan dan manual sambungan, boleh dimuat turun daripada tapak web global rasmi Mitsubishi Electric FA (Automasi Kilang). Adalah penting untuk merujuk kepada dokumen ini untuk gambar rajah pendawaian terperinci, spesifikasi dan garis panduan pemasangan.
