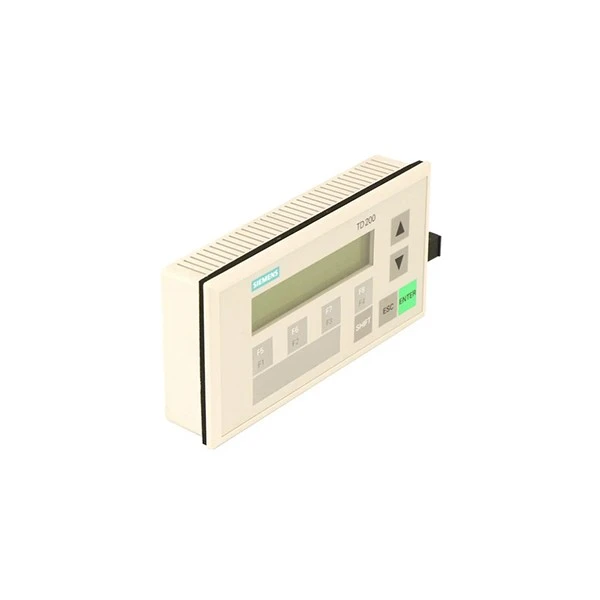

Siemens 6ES7272-0AA30-0YA0

Jenama:Siemens
Model:6ES7272-0AA30-0YA0

Situasi Inventori:Barang boleh didapati dalam stok.

Ciri -ciri produk

Siemens 6ES7272-0AA30-0YA0 adalah paparan teks perindustrian yang boleh dipercayai dari siri S7 TD 200 SIMATIC, yang dibina terutamanya untuk digunakan dengan Siemens S7-200 PLCS (Pengawal Logik Programmable). Siemens 6ES7272-0AA30-0YA0 mempunyai skrin LCD 2 baris dengan pencahayaan LED dan boleh memaparkan sehingga 20 aksara Inggeris atau 10 aksara Cina setiap baris. Ketinggian watak adalah 5mm, membolehkan tontonan yang jelas walaupun dalam situasi perindustrian yang keras. Ia mempunyai lapan kunci fungsi yang disesuaikan, satu kunci mengesahkan, dan satu kunci membatalkan, semuanya mempunyai lampu petunjuk untuk membantu pengguna melalui proses tersebut. Reka bentuk ini membolehkan akses mudah ke operasi kritikal seperti perubahan parameter, kawalan I/O, dan pemeriksaan penggera.

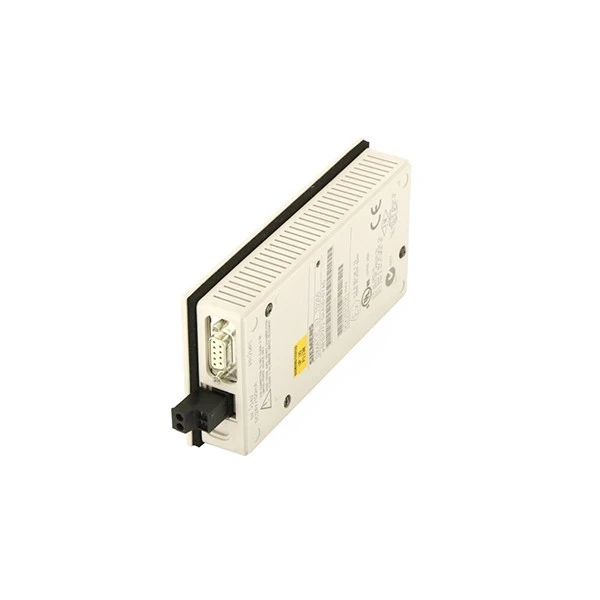

Siemens 6ES7272 - 0AA30 - 0YA0 menghubungkan melalui PPI (antara muka point-to-point) dengan lapisan fizikal RS-485, yang menyokong kelajuan komunikasi 9.6 kbit/s, 19.2 kbit/s, atau 187.5 kbit/s. Ia serasi sepenuhnya dengan protokol PPI Siemens dan termasuk kabel khusus 2.5m untuk sambungan mudah ke port pengaturcaraan PLC. Peranti ini berjalan pada kuasa 24V DC (dengan julat kerja 20.4V hingga 28.8V DC) dan memerlukan sekitar 120mA, yang boleh dibekalkan secara langsung oleh S7-200 PLC atau sumber kuasa luaran.

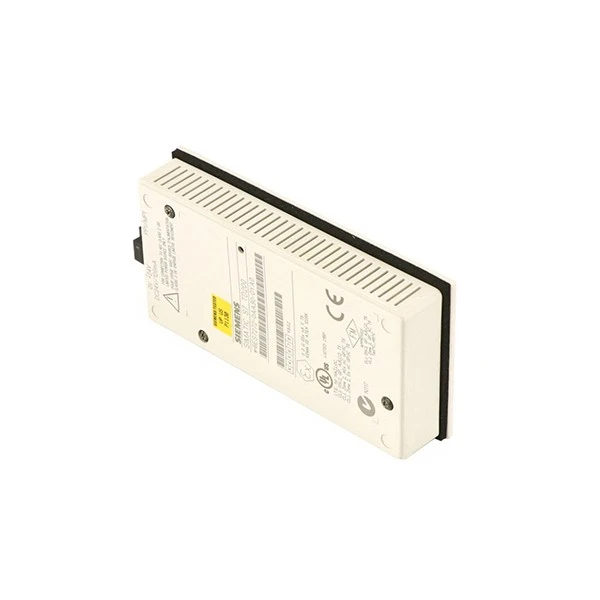

Siemens 6ES7272 - 0AA30-0YA0 direka untuk aplikasi perindustrian, mempunyai panel depan IP65 (habuk dan tahan air) dan panel belakang IP20, menjadikannya sesuai untuk tetapan kilang yang sukar. Dimensi padat (148mm × 76mm × 28mm) dan reka bentuk panel-mount (138mm × 68mm cutout) menjimatkan ruang dalam kabinet kawalan. Ia boleh berfungsi dalam suhu dari 0 darjah hingga 60 darjah dan disimpan dengan selamat antara -40 darjah dan 70 darjah. Ia juga boleh menahan kelembapan relatif 10% -90% tanpa membentuk pemeluwapan.

Spesifikasi

Model	6ES7272-0AA30-0YA0
Jenis produk	Paparan teks SIMATIC S7 TD 200
Jenis paparan	STN LCD
Jenis Backlight	Lampu latar yang diketuai
Set aksara	Menyokong 10 set watak
Voltan bekalan kuasa	24V DC
Suhu operasi	0 darjah -60 darjah
Dimensi (w × h × d)	148mm × 76mm × 28mm

Senario aplikasi

Siemens 6ES7272 - 0AA30 - 0YA0 adalah komponen penting dalam talian automasi kilang kecil untuk pemantauan dan mengawal operasi pengeluaran. Sebagai contoh, pada talian pemasangan untuk komponen elektronik atau jentera kecil, skrin LCD 2 baris peranti membolehkan pekerja memantau statistik masa nyata seperti kelajuan pengeluaran, jumlah komponen, dan status mesin. Ia juga membolehkan perubahan parameter kritikal yang mudah, seperti kelajuan tali pinggang penghantar atau selang waktu pemasangan, berkat kekunci fungsi yang diprogramkan, yang membantu meningkatkan kecekapan pengeluaran tanpa memerlukan operasi yang kompleks. Selain itu, fungsi paparan penggera segera memberi amaran kepada kakitangan peralatan (seperti komponen yang disekat atau turun naik kuasa), mengurangkan downtime dan menjamin proses yang lancar.

Siemens 6ES7272 - 0AA30 - 0YA0 juga sesuai untuk kawalan alat mesin. Paparan teks ini sangat berguna dalam bengkel kecil atau kemudahan pembuatan tersuai di mana mesin bubut, mesin penggilingan, dan mesin penggerudian dilengkapi dengan S7-200 PLC. Ia membolehkan pengendali untuk mengkonfigurasi dan melihat tetapan pemprosesan seperti kelajuan pemotongan, kadar suapan, dan dimensi bahan kerja, dan skrin backlit yang jelas memastikan membaca walaupun dalam persekitaran bengkel yang DIM. Ciri kawalan I/O peranti juga membolehkan kakitangan untuk menguji dan mengubah komponen mesin secara langsung, yang memudahkan debugging dan penyelenggaraan. Saiz sederhana dan reka bentuk panel-mount membolehkannya sesuai dengan kabinet kawalan untuk alat mesin kecil, menjimatkan ruang semasa menyampaikan keupayaan operasi penting.

Soalan Lazim

S: Apakah Siemens 6ES7272-0AA30-0YA0, dan apakah fungsi utamanya?

A: The Siemens 6ES7272 - 0AA30 - 0YA0 adalah paparan teks SIMATIC TD 200. Untuk siri S7-200 siri pengawal logik yang boleh diprogramkan (PLCS), antara muka mesin manusia yang mudah tetapi boleh dipercayai (HMI) dicipta. Tujuan utamanya adalah untuk menunjukkan mesej PLC masa nyata (seperti penggera atau status proses), membolehkan pengendali melihat dan mengubah pembolehubah proses (seperti setpoints), dan berkomunikasi dengan sistem kawalan melalui kunci yang boleh diprogramkan.

S: Sistem PLC mana yang TD 200 (6ES7272-0AA30-0YA0) serasi dengan?

A: Paparan teks TD 200 ini direka untuk integrasi lancar dengan siri SIMATIC S7 - 200 PLC. Ia menghubungkan terus ke port komunikasi S7 - 200 CPU PPI (Point-to-Point Interface) menggunakan kabel 2.5 meter yang dibekalkan. Pelbagai unit TD 200 boleh disambungkan ke CPU S7-200 tunggal pada rangkaian.

S: Bagaimana Siemens 6ES7272-0AA30-0YA0 dikonfigurasi dan diprogramkan?

A: Konfigurasi TD 200 sangat mudah. Ia tidak memerlukan perisian parameterisasi berasingan. Semua persediaan dilakukan dalam perisian pengaturcaraan Mikro/Win Langkah 7 - untuk S7-200 PLC. Menggunakan wizard "paparan teks" terbina dalam atau "TD 200 konfigurasi" dalam perisian, anda boleh menentukan teks mesej, pembolehubah tertanam, dan menetapkan fungsi ke kekunci paparan. Data konfigurasi kemudian disimpan dalam memori CPU S7-200.
