Pemacu AC atau DC untuk Peralatan Perindustrian? Panduan Keputusan Praktikal untuk Pemasangan Baharu dan Sistem Legasi

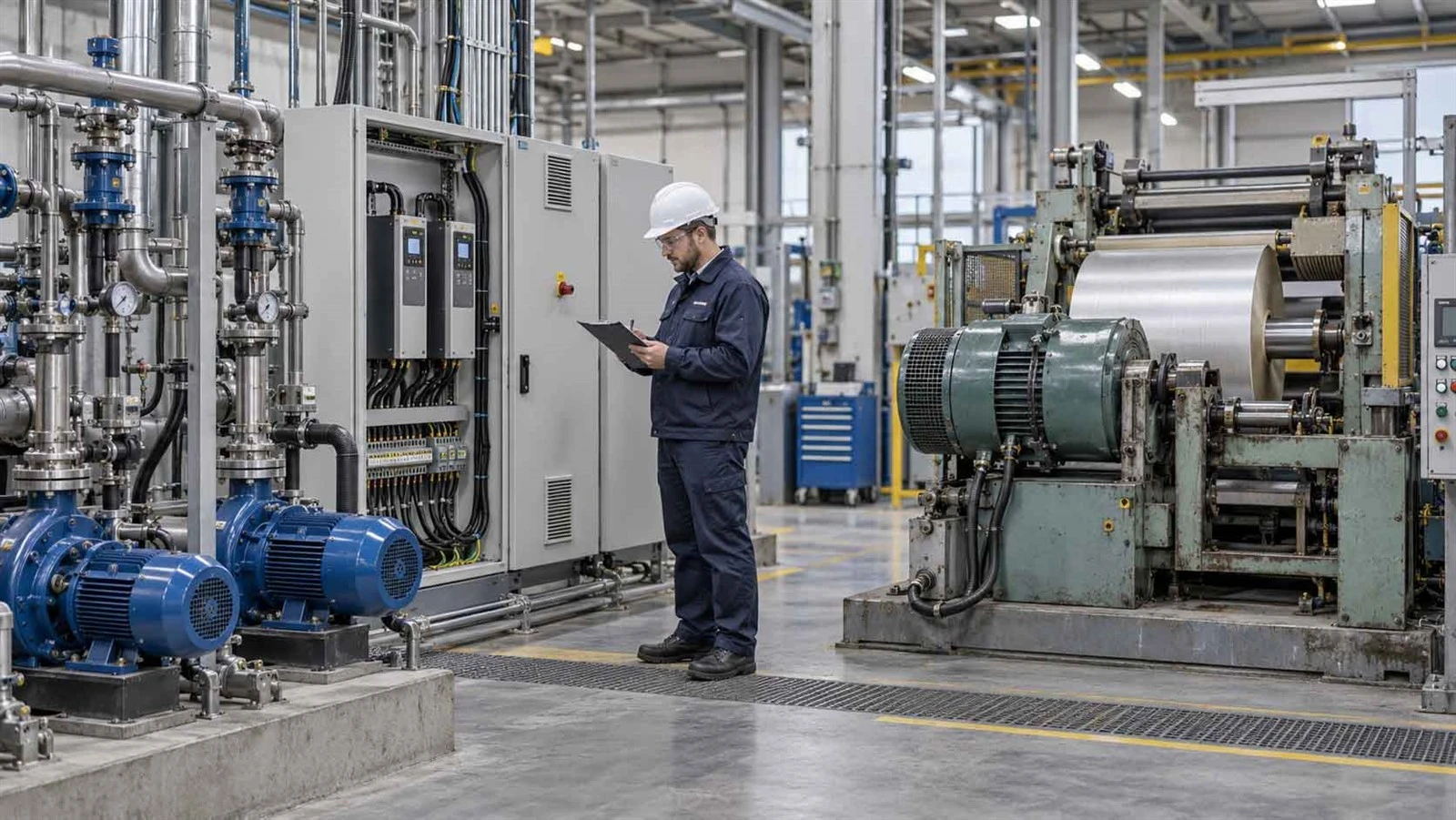

Stesen pam baharu dan penggulung DC berusia dua puluh-tahun-kedua-duanya mungkin memerlukan kawalan kelajuan berubah-ubah, tetapi mereka tidak seharusnya bermula dengan logik pemilihan yang sama. Keputusan pemacu AC vs. pemacu DC praktikal bergantung pada motor yang telah dipasang, beban, kelajuan dan tork yang diperlukan, tingkah laku brek, maklum balas, seni bina kawalan, keupayaan penyelenggaraan dan jangka hayat mesin.

Bagi kebanyakan mesin kelajuan berubah-ubah baharu, motor AC dengan pemacu frekuensi berubah-ubah, atau VFD, adalah salah satu jurutera seni bina pertama yang menilai. Mesin DC sedia ada adalah berbeza. Jika motor sihat, pemacu kekal boleh disokong, dan pengeluaran adalah stabil, mengekalkan atau menggantikan sistem DC boleh menghasilkan risiko yang kurang daripada penukaran penuh.

Panduan ini memberi tumpuan kepada keputusan itu. Untuk perbandingan teknologi yang lebih luas, lihat kamiPemacu AC vs DC: 8 Perbezaan Utama dan Panduan Cara Memilih untuk Aplikasi Perindustrian. Di sini, tumpuan ialah perkara yang perlu dinilai dahulu untuk pemasangan baharu, pemacu yang gagal atau sistem warisan.

Mulakan Dengan Jenis Projek, Bukan Jenis Pemacu

Sebelum membandingkan jenama atau penilaian kuasa, tentukan projek.

Ini adalah alat penyaringan, bukan pilihan terakhir. Data motor, gelagat beban, brek, maklum balas, persekitaran, keperluan automasi dan kitaran hayat masih menentukan hasilnya.

Bagaimana Sistem Pemacu AC dan DC Berbeza

Pemacu AC, biasanya VFD dalam aplikasi kelajuan berubah-ubah, mengawal motor AC dengan melaraskan frekuensi dan voltan keluaran. VFD biasa membetulkan AC masuk ke DC, menyimpannya pada bas DC dan menggunakan penyongsang untuk mencipta output AC terkawal. V/f, vektor tanpa sensor dan kawalan vektor-gelung tertutup memberikan tahap tindak balas tork dan peraturan kelajuan yang berbeza.

Pemacu DC mengawal motor DC melalui peraturan angker dan medan. Sesetengah sistem juga menggunakan maklum balas pengekod atau takometer.

Isu utama ialah keserasian, bukan teknologi mana yang lebih baharu. VFD konvensional bertujuan untuk motor AC, manakala pemacu DC dibina di sekeliling motor DC. Perbezaan itu boleh menjejaskan skop penggantian, maklum balas, brek, pendawaian, penyepaduan PLC dan pentauliahan.

Untuk operasi dan saiz VFD terperinci, gunakan kamiApakah itu Pemacu Frekuensi Berubah (VFD)?membimbing dan bukannya mengulangi asas tersebut di sini.

Faktor Yang Sebenarnya Memutuskan Pemilihan Pemacu AC atau DC

1. Mulakan Dengan Motor

Rekod sama ada motor AC atau DC, kemudian tangkap pengilang, model, voltan undian, arus undian, kW atau HP, kelajuan undian dan peranti maklum balas.

Untuk projek penggantian, foto jelas motor dan papan nama pemacu selalunya lebih berguna daripada permintaan seperti "Saya memerlukan pemacu 30 kW." Motor dengan kuasa nominal yang sama boleh mempunyai keperluan arus, voltan, kelajuan, terma dan beban yang berbeza. Untuk motor DC warisan, rekodkan juga data angker dan medan jika tersedia.

2. Tentukan Keperluan Tork, Kelajuan dan Kawalan

Jangan kurangkan perbandingan kepada "DC mempunyai tork yang lebih baik" atau "AC lebih moden." Tentukan tork permulaan, tork berterusan, kelajuan minimum dan maksimum, pecutan, nyahpecutan, tugas beban lampau dan kestabilan kelajuan yang diperlukan.

Pam adalah berbeza daripada penghantar, penyemperit, pengangkat atau penggulung yang dimuatkan. Malah dua mesin dengan kuasa motor yang sama boleh memerlukan kaedah kawalan yang berbeza kerana beban berkelakuan berbeza semasa permulaan atau operasi kelajuan rendah.

Kawalan asas V/f mungkin sesuai dengan banyak pam dan kipas. Kawalan vektor tanpa sensor boleh memberikan tindak balas tork yang lebih baik. Kawalan gelung-tertutup mungkin sesuai apabila prestasi kelajuan rendah yang lebih ketat atau peraturan berasaskan maklum balas diperlukan.

3. Semak Maklum Balas, Brek dan Penjanaan Semula Awal

Pengekod atau takometer sedia ada tidak boleh diandaikan serasi dengan cadangan penggantian. Rakam peranti, jenis isyarat, pendawaian dan cara sistem kawalan menggunakannya.

Brek juga boleh mengubah seni bina pemacu. Tanya sama ada mesin berundur, sama ada beban boleh memacu motor, sama ada nyahpecutan terkawal pantas diperlukan, dan sama ada mesin mengembalikan tenaga semasa operasi.

Pengangkat, kren, lif, penggulungan, dan peralatan inersia tinggi memerlukan perhatian khusus. Sesetengah aplikasi hanya memerlukan tanjakan terkawal atau brek dinamik. Yang lain mungkin memerlukan penjanaan semula. Perintang brek dan sistem penjanaan semula bukanlah perkara yang sama.

4. Bandingkan Tenaga, Penyelenggaraan dan Keadaan Tapak pada Peringkat Sistem

Elakkan kenyataan seperti "AC sentiasa lebih cekap." Untuk pam dan kipas, penjimatan selalunya diperoleh daripada padanan kelajuan untuk memproses permintaan dan bukannya berjalan pada kelajuan penuh dan pendikitan output secara mekanikal. Untuk jentera lain, profil beban, waktu operasi, kecekapan motor, kaedah kawalan dan tingkah laku penjanaan semula boleh mengubah hasilnya.

Penyelenggaraan juga harus diasingkan kepada keperluan motor dan pemacu. Motor DC berus termasuk berus dan komutator. Motor AC mengelakkan bahagian haus khusus tersebut, tetapi VFD masih bergantung pada elektronik, penyejukan, aliran udara bersih dan keadaan operasi yang sesuai.

Sahkan suhu ambien, ketinggian jika berkaitan, habuk, kelembapan, keperluan kepungan, pengudaraan dan ruang panel yang tersedia. Penarafan katalog tidak menghilangkan keperluan untuk menyemak persekitaran pemasangan sebenar.

5. Anggap Pemacu sebagai Sebahagian daripada Sistem Automasi

Semak I/O berwayar tegar, rujukan analog, isyarat pengekod, logik PLC, diagnostik HMI dan rangkaian industri seperti EtherNet/IP, PROFINET atau Modbus.

Menyokong rangkaian yang sama tidak menjadikan dua pemacu boleh ditukar ganti secara automatik. Kata kawalan, modul pilihan, struktur parameter, pengendalian kerosakan dan pemetaan PLC mungkin berbeza.

Kitaran hayat juga tergolong dalam cek ini. Pemacu yang sesuai dari segi teknikal mungkin masih menjadi pilihan jangka panjang-yang buruk jika alat ganti kritikal mempunyai masa pendahuluan yang panjang, sokongan semakin berkurangan atau mesin dijangka beroperasi untuk beberapa tahun lagi.

Pemasangan Baharu lwn Sistem DC Legasi

Jika Anda Merancang Mesin Baharu

Mesin baharu memberi lebih banyak kebebasan kepada pasukan kejuruteraan. Mulakan dengan beban motor dan mekanikal, kemudian tentukan tugas, kelajuan, tork, beban lampau, brek, kaedah kawalan, maklum balas, rangkaian, persekitaran dan keperluan kitaran hayat.

Bagi kebanyakan aplikasi kelajuan berubah-ubah semasa, motor AC dan VFD dinilai awal. Itu tidak menghilangkan keperluan untuk kejuruteraan aplikasi. Pengangkat, talian proses yang diselaraskan, peralatan inersia tinggi dan beban kelajuan rendah yang menuntut masih memerlukan kawalan khusus dan semakan brek.

Pilih seni bina dahulu. Bandingkan jenama dan model selepas keperluan kejuruteraan jelas.

Jika Anda Sudah Mempunyai Sistem DC Berfungsi

Jangan gantikan sistem DC yang stabil hanya kerana ia lebih tua. Jika motor sihat, keperluan pengeluaran dipenuhi, pasukan penyelenggaraan memahami peralatan, dan alat ganti kritikal kekal tersedia, pengekalan boleh menjadi rasional.

Walau bagaimanapun, mengekalkan sistem harus termasuk perancangan kitaran hayat. Catat nombor model kritikal, kenal pasti pilihan ganti dan pembaikan, pantau kegagalan berulang, dan tentukan keadaan yang akan mencetuskan kajian penggantian atau migrasi.

Jika Pemacu DC Sedia Ada Gagal

Pemacu yang gagal biasanya mencipta tiga laluan: pembaikan, penggantian DC yang serasi atau pemindahan motor AC dan VFD.

Penggantian yang serasi mungkin menarik apabila pengeluaran mesti dimulakan semula dengan cepat dan motor, maklum balas, logik PLC, seni bina brek dan mesin masih kukuh. Penghijrahan menjadi lebih relevan apabila kegagalan berulang, bahagian sukar diperoleh, penyelenggaraan motor semakin meningkat, kawalan sedang dimodenkan, atau mesin mempunyai jangka hayat yang lama.

Untuk menyimpan, menggantikan atau memindahkan aliran kerja terperinci, gunakan kamiPanduan Retrofit Pemacu DC. Artikel ini harus kekal sebagai panduan pemilihan, manakala panduan pengubahsuaian mengendalikan proses penukaran penuh.

Bolehkah VFD Menggantikan Pemacu DC?

Biasanya bukan satu yang mudah untuk satu penggantian elektrik. VFD industri konvensional mengawal motor AC, manakala pemacu DC mengawal motor DC menggunakan litar angker dan medan. Oleh itu, beralih kepada seni bina AC boleh menjejaskan lebih daripada pemacu.

Inilah sebabnya mengapa harga VFD sahaja tidak boleh menerangkan kos pengubahsuaian. Bandingkan projek lengkap yang dipasang.

Penghijrahan patut dinilai apabila risiko kitaran hayat mula melebihi risiko pengubahsuaian. Kegagalan berulang, masa lapang yang lama, perkhidmatan berulang, penutupan yang dirancang, mengawal pemodenan atau baki hayat mesin yang lama adalah pencetus biasa.

Pemilihan mengikut Permohonan

Nama peralatan sahaja tidak sepatutnya menentukan pemanduan. Dua penghantar boleh mempunyai tugas permulaan yang berbeza, dan dua angkat boleh mempunyai keperluan brek yang sangat berbeza.

Dua Senario Pemilihan Praktikal

Senario 1: Sistem Pam atau Kipas Baharu

Mulakan dengan voltan motor dan arus undian, kemudian tentukan profil pengendalian. Jika permintaan proses berubah dengan ketara, kawalan kelajuan berubah mungkin bernilai kerana kelajuan motor boleh mengikut permintaan dan bukannya bergantung hanya pada pendikit mekanikal.

Seterusnya, pilih kaedah kawalan yang diperlukan dan sahkan komunikasi PLC, persekitaran kabinet, dan keperluan harmonik atau EMC khusus projek. Motor AC dan VFD mungkin merupakan seni bina yang terhasil, tetapi keputusannya datang daripada data proses dan bukannya nama peralatan.

Senario 2: Penggulung atau Pengangkat DC Penuaan

Mulakan dengan keadaan motor DC dan pemacu sedia ada. Kemudian kenal pasti operasi kuadran, pengekod atau maklum balas takometer, pembalikan, penjanaan semula, tork kelajuan rendah, penyepaduan PLC, ketersediaan ganti dan masa henti yang boleh diterima.

Jika penggantian DC yang serasi boleh mengekalkan seni bina yang terbukti dengan risiko pengeluaran terhad, ini mungkin pilihan jangka pendek-yang praktikal. Jika kebolehdukungan semakin berkurangan dan mesin masih mempunyai perkhidmatan selama bertahun-tahun di hadapan, data yang sama boleh menyokong kajian migrasi AC.

Bandingkan Jumlah Kos Pemilikan, Bukan Sahaja Harga Belian

Harga pemacu yang lebih rendah tidak selalu bermakna kos projek yang lebih rendah. Bandingkan perkakasan, kejuruteraan, pemasangan, pentauliahan, masa henti, penyelenggaraan, alat ganti dan risiko kitaran hayat.

Untuk penukaran DC kepada AC, perkakasan mungkin termasuk motor baharu, VFD, peralatan brek, maklum balas, penapis, komponen perlindungan dan pengubahsuaian panel. Kejuruteraan boleh termasuk lukisan, perubahan PLC dan HMI, ujian dan pentauliahan.

Masa henti memerlukan perhatian yang berasingan. Pengubahsuaian yang menarik secara teknikal mungkin masih merupakan keputusan perniagaan yang buruk jika penutupan lebih lama daripada yang boleh diterima oleh pengeluaran. Pembinaan semula yang dirancang boleh mencipta tetingkap pemodenan yang lebih baik.

Rangka kerja projek mudah ialah:

TCO=Perkakasan + Kejuruteraan + Pemasangan + Masa Henti + Penyelenggaraan + Risiko Kitaran Hayat

Ini adalah rangka kerja keputusan, bukan piawaian perakaunan.

Apakah Maklumat Yang Perlu Anda Sediakan Sebelum Memilih Pemacu?

Siasatan pembekal yang berguna harus mengandungi maklumat yang mencukupi untuk menghapuskan pilihan yang tidak sesuai.

Jika penyelesaian AC sudah sesuai, teruskan ke kamiPemacu Frekuensi Boleh Ubahkategori untuk membandingkan keluarga pemacu industri. Untuk kaedah saiz dan kawalan terperinci, gunakanPanduan VFD. Jika projek melibatkan mesin DC yang dipasang, gunakanPanduan Retrofit Pemacu DCsebelum menganggapnya sebagai pengganti mudah.

Untuk Automasi SZCT, papan nama pemacu dan motor, butiran aplikasi, voltan dan arus, keperluan PLC atau rangkaian, kuantiti dan negara destinasi menyediakan titik permulaan yang lebih kukuh untuk penilaian produk berbanding kW atau HP sahaja.

Kesilapan Pemilihan Biasa untuk Dielakkan

Memilih mengikut kW atau HP sahaja adalah kesilapan yang paling biasa. Nilai arus, voltan, beban lampau, julat kelajuan, kaedah kawalan, brek, persekitaran dan keserasian automasi semuanya boleh mengubah pilihan yang betul.

Ia juga berisiko untuk menganggap bahawa setiap sistem DC lama harus ditukar. Sistem warisan yang stabil mungkin masih menjimatkan untuk disokong. Andaian sebaliknya boleh menjadi sama mahal. Kegagalan berulang dan ketersediaan alat ganti yang semakin mengecil akhirnya boleh menjadikan penghijrahan yang dirancang lebih masuk akal daripada pembaikan kecemasan berulang.

Akhir sekali, jangan menganggap VFD sebagai penurunan-dalam penggantian DC atau menganggap bahawa dua pemacu yang menggunakan protokol yang sama akan berkelakuan sama dalam PLC. Keserasian harus disahkan pada tahap motor, maklum balas, brek, kawalan, rangkaian dan mesin.

Senarai Semak Keputusan Akhir

Kekalkan sistem DC apabila mesin boleh dipercayai, motor sihat, alat ganti kritikal boleh diurus, penyelenggaraan kekal boleh diterima, dan risiko penghijrahan lebih tinggi daripada manfaat yang dijangkakan.

Pilih penggantian DC yang serasi apabila seni bina terbukti, perubahan pengeluaran mesti diminimumkan, dan keperluan elektrik, maklum balas, kawalan, brek dan mekanikal boleh disahkan.

Nilaikan pemindahan motor AC dan VFD apabila kegagalan berulang, kebolehdukungan menurun, penyelenggaraan meningkat, kawalan sedang dimodenkan atau mesin mempunyai hayat pengeluaran yang lama.

Untuk mesin baharu, tentukan keperluan beban dan kawalan terlebih dahulu. Kemudian pilih seni bina motor dan pemacu, diikuti dengan jenama, model dan pilihan.

Soalan Lazim





Apakah perbezaan utama antara pemacu AC dan pemacu DC?

Pemacu AC mengawal motor AC, biasanya dengan menukar frekuensi dan voltan keluaran. Pemacu DC mengawal motor DC menggunakan kawalan angker dan medan. Dalam amalan, tugas beban, tork, brek, maklum balas, penyepaduan automasi, penyelenggaraan dan kitaran hayat juga penting.

Adakah pemacu AC sama dengan VFD?

Dalam banyak perbincangan industri, "AC drive" merujuk kepada VFD, tetapi istilahnya tidak sama secara universal. VFD secara khusus mengawal kelajuan motor AC dengan mengubah frekuensi dan voltan keluaran.

Bolehkah VFD menjalankan motor DC?

VFD industri konvensional direka untuk motor AC, jadi ia tidak boleh dianggap sebagai pengawal langsung untuk motor DC standard. Penukaran DC ke AC biasanya memerlukan penilaian tahap sistem.

Pemacu mana yang lebih baik untuk tork kelajuan rendah?

Tidak ada pemenang sejagat. Hasilnya bergantung pada motor, kaedah kawalan, maklum balas, julat kelajuan, tork berterusan, tork permulaan, dan tugas beban lampau. Pemacu AC terkawal vektor moden boleh memberikan prestasi kelajuan rendah yang kuat, manakala banyak sistem DC kekal berkesan dalam menuntut aplikasi.

Manakah yang lebih cekap tenaga, pemacu AC atau pemacu DC?

Bandingkan sistem pacuan motor yang lengkap. Profil beban, waktu operasi, kecekapan motor, julat kelajuan, kaedah kawalan, kehilangan pendikitan dan operasi penjanaan semula semuanya boleh menjejaskan penggunaan tenaga.

Apakah yang perlu saya hantar pembekal untuk sebut harga pemacu?

Hantar model pemacu sedia ada yang lengkap, gambar pemacu jelas dan plat nama motor, voltan dan arus undian, aplikasi mesin, kelajuan dan keperluan beban, maklumat brek, butiran PLC atau rangkaian, kuantiti dan negara destinasi.

Kesimpulan

Keputusan pemacu AC atau DC terbaik bermula dengan mesin, bukan dengan teknologi pilihan. Untuk pemasangan baharu, tentukan motor, beban, kelajuan, tork, brek, kawalan, rangkaian dan persekitaran sebelum membandingkan model. Untuk sistem DC sedia ada, tentukan dahulu sama ada projek sebenar ialah penyelenggaraan, penggantian atau pemindahan.

Jika sistem DC kekal andal dan boleh disokong, mengekalkannya mungkin merupakan pilihan risiko terendah. Jika kegagalan dan masalah kitaran hayat semakin meningkat, motor AC dan penghijrahan VFD mungkin layak mendapat semakan kejuruteraan berstruktur.

Untuk penilaian produk atau sebut harga, hantar SZCT Automation model pemacu sedia ada, papan nama motor, butiran aplikasi, voltan dan arus, keperluan PLC atau rangkaian, kuantiti dan negara destinasi. Maklumat itu memberi pasukan teknikal titik permulaan yang lebih kukuh untuk mengenal pasti pilihan yang sesuai.
