Jika anda bekerja dengan mesin kilang atau automasi perindustrian, anda mungkin pernah mendengar Profibus - sistem popular yang membantu peranti "bercakap" antara satu sama lain. Tetapi adakah anda tahu perbezaan antara penyambung bas Profibus DP dan PA? Bahagian -bahagian yang kecil tetapi penting ini memastikan data mengalir dengan lancar di antara mesin, dan memilih yang salah dapat melambatkan kerja anda atau bahkan menyebabkan risiko keselamatan. Mari kita pecahkan apa yang mereka ada, bagaimana mereka berbeza, dan di mana untuk menggunakan setiap - bermula dengan penyambung bas Profibus DP yang penting.
Apakah penyambung bas Profibus DP dan PA?
Pertama, mari kita jelaskan apa yang dilakukan oleh setiap penyambung. Kedua -duanya adalah sebahagian daripada keluarga Profibus, yang menghubungkan peranti perindustrian seperti sensor, motor, dan pengawal. Tetapi mereka direka untuk pekerjaan yang sangat berbeza, jadi memahami asas mereka menjimatkan masa dan kesilapan kemudian.

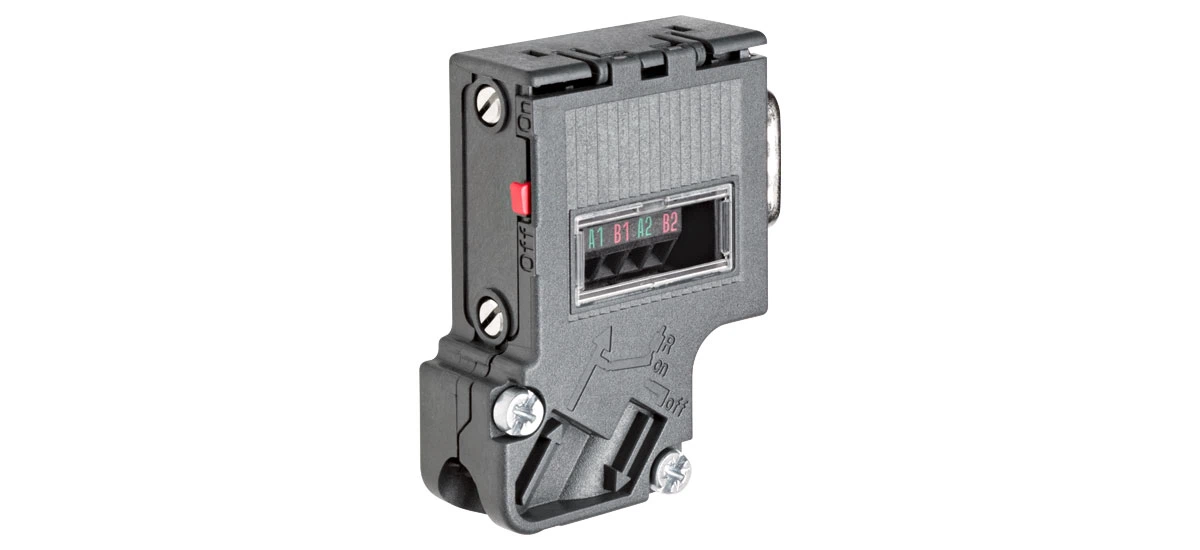

Apakah penyambung bas Profibus DP?
Penyambung bas Profibus DP dibina untuk "periferal yang terdesentralisasi" (itulah yang "DP" bermaksud). Ia dibuat untuk mengendalikan pemindahan data cepat antara mesin di tetapan kilang biasa - tempat di mana masalah kelajuan. Kebanyakan penyambung bas Profibus DP juga mempunyai petunjuk LED (lampu kecil) untuk menunjukkan jika sambungan berfungsi; Ini membantu juruteknik dengan cepat melihat isu -isu seperti wayar longgar tanpa mengambil penyambung. Fikirkannya sebagai jambatan: Ia menghubungkan peranti seperti tali pinggang penghantar, mesin pembungkusan, atau senjata robot ke sistem kawalan pusat. Penyambung bas Profibus DP mudah dipasang - kebanyakannya mempunyai terminal skru mudah - dan ia berfungsi dengan baik dengan alat automasi biasa dari jenama seperti Siemens atau Rockwell. Sebagai contoh, kilang kereta mungkin menggunakan penyambung bas Profibus DP untuk menghubungkan robot barisan pemasangannya supaya mereka bergerak selaras apabila melampirkan bahagian kereta.
Apakah penyambung bas Profibus PA?
Profibus PA bermaksud "Proses Automasi." Tidak seperti penyambung bas Profibus DP, ini adalah untuk pemindahan data yang perlahan dan mantap di tempat yang sukar atau berbahaya. "Proses Automasi" bermaksud pekerjaan seperti memantau tangki kimia, saluran paip minyak, atau pengadun farmaseutikal - kawasan di mana keselamatan (tidak kelajuan) adalah keutamaan. Penyambung bas Profibus PA dibina untuk menjadi "selamat secara intrinsik," yang bermaksud ia tidak akan membuat percikan api (jadi selamat di tempat -tempat dengan gas mudah terbakar atau habuk). Ia juga menggunakan kuasa yang kurang daripada penyambung bas Profibus DP dan sering mempunyai selongsong tertutup untuk mengelakkan kelembapan atau bahan kimia.
Perbezaan utama antara penyambung bas Profibus DP dan PA
Sekarang kita tahu asas -asas, mari kita lihat perbezaan utama mereka. Perbezaan ini membantu anda memilih yang tepat untuk pekerjaan anda - tidak diperlukan.
Tujuan dan kelajuan
Perbezaan terbesar adalah kelajuan dan kes penggunaan. Penyambung bas Profibus DP adalah mengenai kelajuan - Ia boleh memindahkan data sehingga 12 Mbps (yang cukup cepat untuk menghantar foto kecil dalam masa kurang dari satu saat). Kelajuan ini penting untuk "automasi diskret," di mana mesin melakukan tugas -tugas tertentu yang spesifik (seperti meletakkan topi pada botol atau skru melampirkan ke elektronik). Jika penyambung terlalu lambat di sini, keseluruhan barisan pengeluaran boleh berhenti.
Penyambung bas Profibus PA jauh lebih perlahan - hanya 31.25 kbps (kira -kira 380 kali lebih perlahan daripada DP). Tetapi tidak mengapa kerana ia adalah untuk "proses automasi," di mana anda tidak memerlukan kelajuan - anda memerlukan data yang tetap dan boleh dipercayai. Sebagai contoh, sensor dalam tangki kimia hanya perlu menghantar data suhu atau tekanan setiap beberapa saat, bukan setiap milisaat. Penyambung bas Profibus PA memberi tumpuan kepada konsistensi lebih laju, jadi anda tidak akan terlepas kemas kini keselamatan yang penting.
Ketahanan alam sekitar
Satu lagi perbezaan besar adalah di mana mereka bekerja. Penyambung bas Profibus DP dibuat untuk lantai kilang biasa - tempat dengan beberapa habuk, getaran, atau perubahan suhu ringan. Ia boleh mengendalikan suhu antara 0 darjah dan 60 darjah (32 darjah F hingga 140 darjah F), yang meliputi kebanyakan keadaan kilang standard, tetapi ia tidak dapat bertahan dalam pembekuan sejuk (seperti gudang tanpa pemanasan) atau kawasan yang sangat panas (seperti foundry logam). Ia tahan lama untuk kegunaan seharian, tetapi ia tidak dibina untuk persekitaran yang meletup atau menghakis.
Penyambung bas Profibus PA dibuat untuk tempat yang keras dan berbahaya. Reka bentuk keselamatan intrinsiknya bermakna ia selamat di zon letupan (seperti kilang minyak atau kilang cat). Ia juga boleh mengendalikan suhu melampau - dari - 40 darjah ke 85 darjah (- 40 darjah F hingga 185 darjah F) -dan menahan bahan kimia yang menghakis (seperti asid dalam loji bateri) atau kelembapan berat (seperti kemudahan rawatan air). Jika anda bekerja di tempat di mana tanda-tanda keselamatan mengatakan "tiada api terbuka," penyambung bas Profibus PA adalah yang anda perlukan-bukan penyambung bas Profibus DP.
Bekalan kuasa
Kuasa juga berbeza. Penyambung bas Profibus DP biasanya memerlukan bekalan kuasa yang berasingan (dari sistem kuasa utama kilang). Bekalan kuasa yang berasingan biasanya menggunakan 24V DC, voltan biasa dalam tetapan perindustrian, jadi mudah untuk mencari unit kuasa yang serasi untuk penyambung bas Profibus DP. Ia menggunakan lebih banyak kuasa kerana ia memindahkan data dengan cepat - kuasa tambahan ini menyimpan sambungan dengan cepat dan stabil.
Penyambung bas Profibus PA mendapat kuasa melalui kabel yang sama yang membawa data (ini dipanggil "Power Over Bus"). Ia menggunakan kuasa yang kurang (biasanya sekitar 100mA), yang penting di kawasan berbahaya di mana sumber kuasa tambahan boleh mencetuskan atau terlalu panas. Reka bentuk "kuasa ke atas bas" ini juga menjadikan pemasangan lebih mudah - Anda tidak perlu menjalankan kabel kuasa berasingan, tidak seperti penyambung bas Profibus DP, yang menjimatkan masa dan mengurangkan kekacauan.
Aplikasi: di mana untuk menggunakan setiap penyambung
Mengetahui perbezaan mereka membantu anda memilih penyambung yang tepat untuk pekerjaan khusus anda. Mari kita lihat dunia sebenar - di mana setiap satu berfungsi dengan baik.
Di mana untuk menggunakan penyambung bas profibus dp
Penyambung bas Profibus DP ada di mana -mana dalam automasi diskret - tempat di mana mesin melakukan tugas cepat dan berulang. Berikut adalah contoh biasa:
- Kilang kereta: Ia menghubungkan robot pada garisan pemasangan ke sistem kawalan. Sebagai contoh, apabila melampirkan cermin depan kereta, penyambung bas Profibus DP menghantar isyarat dari sistem kawalan ke robot untuk mengangkat kaca depan, menyelaraskannya dengan bingkai, dan memohon pelekat - semua kurang dari satu saat. Kelajuan penyambung bas Profibus DP memastikan robot tidak melambatkan langkah seterusnya dalam baris.
- Tumbuhan pembungkusan: Ia menghubungkan mesin yang mengisi, meterai, dan produk label. Sebagai contoh, garisan pembotolan jus menggunakan penyambung bas Profibus DP untuk memberitahu mesin pengisian apabila berhenti mencurahkan (sekali botol penuh) dan mesin penutup apabila mula menutup. Penyambung yang perlahan akan membuat garis semula, tetapi penyambung bas Profibus DP terus bergerak.
- Pemprosesan makanan: Ia menghubungkan penghantar dan pengadun. Penyambung bas Profibus DP mudah dibersihkan (ramai yang mempunyai casing plastik yang licin yang menghapuskan dengan disinfektan - penting untuk keselamatan makanan) dan cukup cepat untuk garisan sibuk, seperti adunan cookie roti dan mesin pembentuk.
Jika anda bertanya, "Cara Memilih Penyambung Bas Profibus DP untuk Mesin Perindustrian" - Mula dengan memeriksa keperluan kelajuan pemindahan data mesin dan keadaan persekitaran kilang. Juga, periksa "Keserasian Penyambung Bas Profibus DP dengan Sistem Automasi" - Kebanyakan jenama utama (seperti Siemens, Allen - Bradley, atau hubungan Phoenix) Membuat sistem yang berfungsi dengannya, jadi anda tidak perlu menggantikan alat yang ada.
Di mana untuk menggunakan penyambung bas profibus pa
Penyambung bas Profibus PA adalah untuk automasi proses dan kawasan berbahaya - tempat di mana keselamatan dan kebolehpercayaan lebih penting daripada kelajuan. Contohnya termasuk:
- Tumbuhan kimia: Ia menghubungkan sensor yang memantau tahap kimia atau tekanan dalam tangki. Sebagai contoh, tangki yang memegang petrol menggunakan sensor yang dihubungkan oleh penyambung bas Profibus PA untuk menghantar data tekanan masa - ke sistem kawalan. Jika tekanan menjadi terlalu tinggi, sistem mematikan injap tangki - mencegah kebocoran atau letupan.
- Kilang minyak: Ia menghubungkan sensor dalam saluran paip untuk mengesan aliran dan suhu. Pipelin membawa minyak yang panas dan mudah terbakar, jadi reka bentuk keselamatan intrinsik Bus Profibus PA menghalangnya daripada mencetuskan. Ia juga boleh mengendalikan haba tinggi penapisan (sehingga 80 darjah) dan asap menghakis dari pemprosesan minyak.
- Tumbuhan rawatan air: Ia menghubungkan sensor yang mengukur tahap pH atau aliran air dalam sistem penapisan. Tumbuh -tumbuhan basah dan lembap, tetapi selongsong yang dimeteraikan oleh Bus Profibus PA menyimpan kelembapan keluar - tidak seperti penyambung bas Profibus DP, yang mungkin tersingkir dalam keadaan lembap.
Cara memilih antara mereka
Memilih penyambung yang betul adalah mudah apabila anda bertanya tiga soalan mudah ini:
- Adakah saya memerlukan kelajuan?Jika mesin anda perlu menghantar/menerima data dengan cepat (seperti robot atau barisan pembungkusan), pilih penyambung bas Profibus DP. Jika anda hanya memerlukan data yang mantap, lambat (seperti sensor suhu), pilih PA.
- Adakah kawasan berbahaya?Sekiranya ia meletup, menghakis, atau sangat panas/sejuk (seperti kilang penapisan atau kimia), pilih PA. Jika ia adalah kilang biasa dengan keadaan ringan, pilih penyambung bas Profibus DP.
- Adakah saya mahukan kuasa mudah?Jika anda ingin menggunakan satu kabel untuk kedua -dua data dan kuasa (untuk menjimatkan masa dan mengurangkan bahaya), pilih PA. Jika anda tidak keberatan kabel kuasa yang berasingan (dan mempunyai akses kepada kuasa 24V DC), Profibus DP Bus Connector berfungsi.
Juga, ingat petua ini:
- Untuk pemasangan: "Profibus DP Bus Connector Tips untuk kilang" termasuk menyemak ketegangan pendawaian (wayar longgar menyebabkan titisan sambungan) dan menjaga penyambung dari air atau rakaman logam (yang boleh merosakkannya).
- Untuk ketahanan: Jika kilang anda mempunyai banyak habuk atau getaran (seperti kedai kerja kayu), pilih "Penyambung Bas Profibus DP yang tahan lama untuk persekitaran perindustrian yang keras" - mencari yang dengan casing logam dan bukannya plastik, kerana logam lebih baik untuk benjolan.
- Untuk masalah: "Profibus DP Penyambung Bas Penyelesaian Masalah Biasa" Mulailah dengan memeriksa petunjuk LED (jika cahaya merah, ada masalah sambungan) dan memeriksa kabel (kabel pecah atau bergelora adalah punca kegagalan) - Mulakan semula sistem kawalan juga boleh memperbaiki gangguan kecil.
Pemikiran terakhir
Profibus DP dan penyambung bas PA kedua -duanya membantu mesin perindustrian bekerja bersama -sama, tetapi mereka dibina untuk pekerjaan yang sangat berbeza. Penyambung bas Profibus DP adalah pantas, mudah dipasang, dan sesuai untuk kilang -kilang biasa - menggunakannya untuk talian pemasangan, pembungkusan, atau pemprosesan makanan di mana masalah kelajuan. Penyambung bas Profibus PA adalah perlahan, selamat, dan dibuat untuk kawasan berbahaya - menggunakannya untuk rawatan bahan kimia, minyak, atau air di mana keselamatan dan kebolehpercayaan adalah kunci.
Apabila anda memilih penyambung, selalu sesuai dengan persekitaran dan keperluan kelajuan anda. Penyambung bas Profibus DP adalah pilihan yang paling biasa untuk automasi diskret, jadi ia adalah pertaruhan yang selamat untuk kebanyakan kilang standard. Tetapi jangan lupa penyambung bas Profibus PA apabila bekerja di kawasan berisiko - sudut pemotongan pada keselamatan di sini boleh membawa kepada masalah besar. Dengan penyambung yang betul, mesin anda akan bercakap dengan lancar, barisan pengeluaran anda akan berjalan tanpa kelewatan, dan tempat kerja anda akan tetap selamat.
