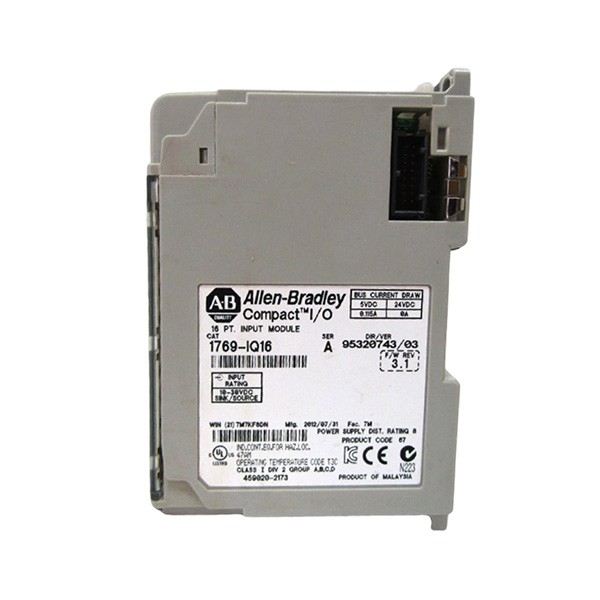

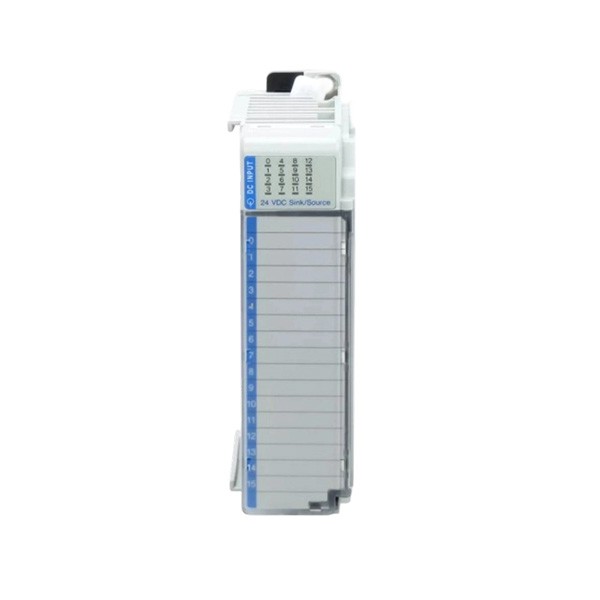

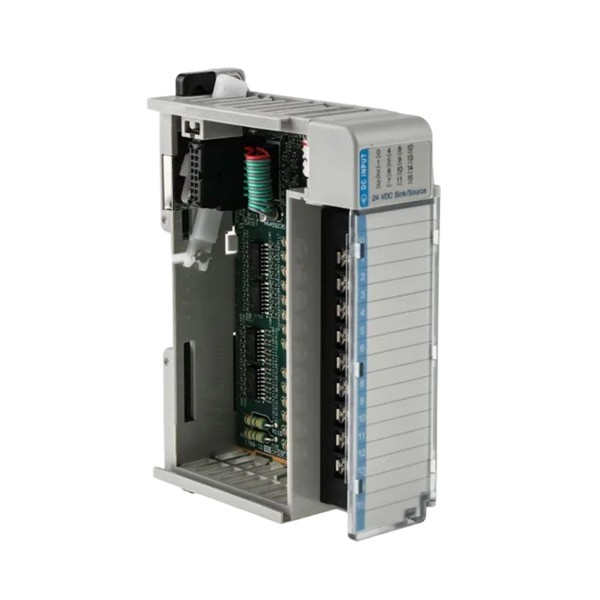

Allen-Bradley 1769IQ16

Jenama:Allen-Bradley
Model:1769IQ16

Situasi Inventori:Barang boleh didapati dalam stok.

Ciri -ciri produk

Allen-Bradley 1769IQ16 adalah modul input digital berprestasi tinggi yang dimaksudkan untuk aplikasi automasi perindustrian. Modul ini adalah sebahagian daripada garis Compactlogix Rockwell Automation, yang terkenal dengan kebolehpercayaan dan kebolehsuaiannya dalam pelbagai situasi perindustrian. 1769IQ16 mempunyai 16 saluran input tenggelam/sumber 24V DC yang dipisahkan kepada dua kumpulan lapan setiap satu, menjadikannya sempurna untuk pemantauan sensor, suis, dan peranti lain dalam automasi kilang, kawalan proses, dan aplikasi peralatan.

Dengan julat voltan operasi yang luas 10-30V DC pada 30 darjah (86 darjah F) dan 10-26.4V DC pada 60 darjah (140 darjah F), 1769IQ16 menyesuaikan diri dengan keadaan kuasa yang berubah. Ia mengandungi pengasingan photocoupler untuk mempertahankan terhadap bunyi bising elektrik dan pancang voltan, mengakibatkan penghantaran isyarat yang stabil walaupun dalam situasi menuntut. Petunjuk status LED modul memberikan maklum balas masa nyata mengenai keadaan input, yang memudahkan penyelesaian masalah dan penyelenggaraan.

Ciri-ciri utama termasuk latency input 8 ms untuk pengiktirafan isyarat yang tepat, penggunaan semasa 115 MA, dan pelesapan haba maksimum 3.55 W. Ia menyokong kereta api DIN atau pemasangan panel, menyediakan fleksibiliti pemasangan untuk konfigurasi yang terkawal ruang. 1769IQ16 serasi dengan pengawal Micrologix 1500 dan CompactLogix 1769, membolehkan integrasi mudah ke dalam sistem automasi sedia ada.

1769IQ16 adalah CE, UL, dan CSA yang disahkan, yang bermaksud ia memenuhi keperluan keselamatan antarabangsa dan mematuhi pasaran global. Saiz padatnya (4.65 x 1.38 x 3.43 inci) dan pembinaan tahan lama menjadikannya sesuai untuk penggunaan jangka panjang dalam tetapan perindustrian dengan suhu antara 0 darjah hingga 60 darjah. 1769IQ16 menyediakan prestasi berterusan dalam garisan pembuatan, penjanaan tenaga, dan loji rawatan air, meningkatkan produktiviti dan mengurangkan downtime.

Spesifikasi

Konfigurasi input	Input digital 16 saluran (DI)
Jenis Isyarat	Tukar input isyarat, reka bentuk pengasingan optocoupler
Kumpulan input	Dibahagikan kepada 2 kumpulan (8 mata setiap kumpulan)
Suhu operasi	0 darjah ke +60 darjah
Kelembapan	5% ~ 95% RH (bukan kondensor)
Rintangan gangguan	Mematuhi IEC 61000-6-2
Kaedah pemasangan	Pemasangan kereta api standard 35mm (DIN EN 50022)
Dimensi	118 mm (h) × 35mm (w) × 87mm (d)

Langkah berjaga-berjaga

Pemasangan yang betul

1769IQ16 mesti dipasang dengan selamat ke rel DIN atau panel menggunakan skru yang ditentukan. Untuk mengelakkan terlalu panas, pastikan terdapat sekurang -kurangnya 1 inci (2.5 cm) aliran udara di sekitar modul di semua pihak. Untuk mengekalkan voltan yang stabil, sentiasa gunakan bekalan kuasa yang sesuai seperti 1769-PA2 atau 1769-PB2, dan simpan jarak antara modul dan sumber kuasa hingga kurang daripada 8 modul. Tanah modul dengan penyambung asas khusus untuk mengelakkan gangguan elektrik.

Amalan pendawaian yang betul

Untuk sambungan, gunakan wayar pepejal 22-14 AWG atau 22-16 wayar terkandas AWG (tembaga, dinilai pada 90 darjah). Semak voltan dengan teliti: Isyarat input hendaklah antara 10 dan 30 VDC pada 30 darjah dan 10 dan 26.4 VDC pada 60 darjah. Voltan yang tidak betul boleh merosakkan modul. Kencangkan skru terminal kepada tork 0.6 N · m (6 lb · in) untuk hubungan yang boleh dipercayai, tetapi elakkan mengatasi. Labelkan setiap dawai dengan betul untuk mengelakkan kekeliruan semasa penyelenggaraan.

Penyelenggaraan dan penyelesaian masalah

Secara kerap memeriksa modul untuk sambungan longgar atau kerosakan fizikal. Jika saluran gagal, periksa pendawaian sebelum menggantikan modul. Untuk mengelakkan kehilangan data, matikan mesin dan ikuti langkah -langkah yang digariskan dalam manual pemasangan. Simpan bahagian gantian, seperti blok terminal 1769-RTBN18, di tangan untuk pembaikan pesat. Semak pelesapan haba modul (Max 3.55 W) untuk memastikan ia tidak terlalu panas di bawah beban tinggi.

Soalan Lazim

S: Apakah Allen-Bradley 1769IQ16?

A: Allen-Bradley 1769IQ16 adalah modul input digital DC/sumber 24V yang direka untuk sistem automasi industri. Ia berfungsi dengan pengawal CompactLogix dan Micrologix 1500 Rockwell Automation, yang membolehkan mesin menerima isyarat daripada sensor, suis, dan peranti lain. Dengan 16 saluran input terpencil, ia memastikan operasi yang boleh dipercayai dalam persekitaran yang bising.

Q: Berapa banyak saluran input yang dimiliki 1769IQ16?

A: 1769IQ16 mempunyai 16 saluran input digital, dibahagikan kepada dua kumpulan 8 saluran setiap satu. Pengumpulan ini membolehkan operasi bebas dan memudahkan pendawaian untuk sistem kompleks.

Q: Apakah julat voltan yang menyokong sokongan 1769IQ16?

A: Modul ini direka untuk isyarat input 24V DC (konfigurasi sinki/sumber), dengan julat operasi 10-30V DC pada 30 darjah. Ia boleh mengendalikan turun naik voltan dan pancang sementara, menjadikannya sesuai untuk tetapan perindustrian yang keras.
