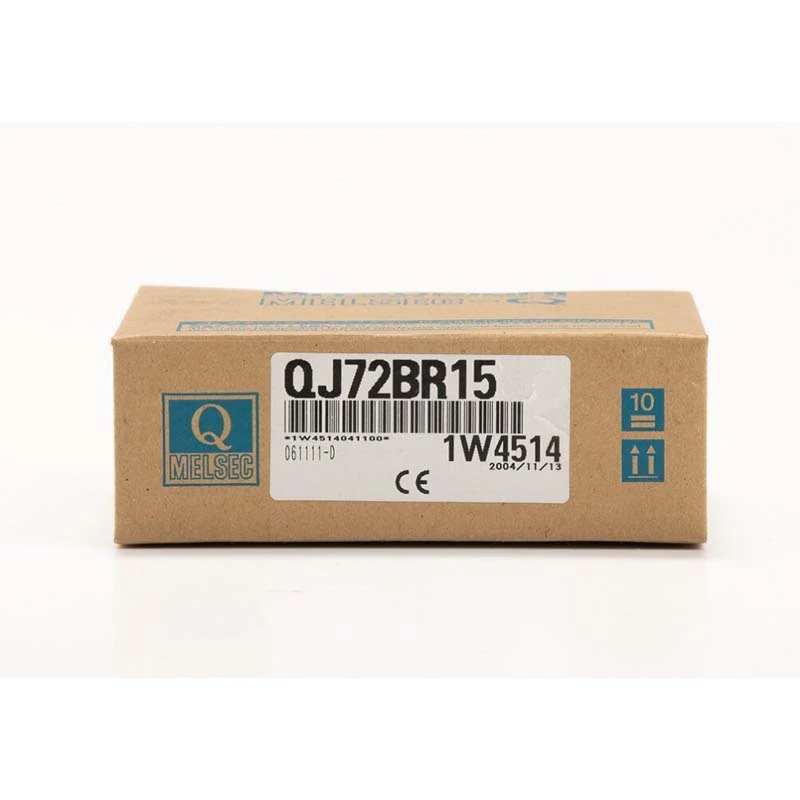

Mitsubishi QJ72BR15

Jenama:Mitsubishi
Model:QJ72BR15

Situasi Inventori:Barang boleh didapati dalam stok.

Ciri -ciri produk

Mitsubishi QJ72BR15 adalah modul stesen I/O jauh berprestasi tinggi yang khusus untuk sistem automasi perindustrian. Sebagai sebahagian daripada portfolio siri MELSEC Q, modul ini penting untuk menghubungkan peralatan bertaburan dan menyediakan komunikasi lancar dalam persekitaran pengeluaran.

QJ72BR15 menyokong Protokol Rangkaian MelELECNET/H, yang membolehkan penghantaran data berkelajuan tinggi 10 Mbps menggunakan kabel sepaksi (3C-2V atau 5C-2V). Ia boleh menyokong sehingga 33 stesen setiap rangkaian, termasuk satu stesen induk terpencil dan 32 stesen I/O jauh, dengan jarak maksimum 300-500 meter (diperpanjang hingga 2.5 kilometer menggunakan pengulang). Ini menjadikannya sempurna untuk barisan pengeluaran berskala besar, di mana kawalan masa nyata diperlukan.

Dengan mata 8,192 lx/ly dan 16,384 lb/lw mata, modul QJ72BR15 berkesan mengawal isyarat input/output daripada sensor, penggerak, dan peranti lain. Format bingkai standard HDLC membolehkan pengangkutan data yang boleh dipercayai, sementara diagnostik seperti pemantauan garis dan pengesanan ralat meningkatkan kestabilan sistem. Dimensi kecil (98 x 27.4 x 90 mm) dan ringan (0.16 kg) membuat pemasangan mudah, terutamanya dalam ruang yang ketat.

Spesifikasi

Siri produk	MELSEC Q
Kelajuan komunikasi	Tetapkan 10 Mbps
Had kiraan stesen	Sehingga 33 stesen setiap rangkaian (1 stesen hos jauh + 32 stesen jauh I/O)
Bekalan kuasa dalaman	DC 5V
Antara muka kabel sepaksi	Penyambung BNC, menyokong kabel koaksial 3C-2V / 5C-2V / 5C-FB
Dimensi	98 mm (ketinggian) × 27.4 mm (lebar) × 90 mm (kedalaman)
Piawaian antarabangsa	CE (LVD/EMC), UL 508, KC (EMC), LR (Lloyd's Register), dll.
Throughput data	Data unilateral maksimum setiap stesen kurang daripada atau sama dengan 1600 bait ((ly + lb)/8 + 2 × lw)

Langkah berjaga-berjaga

Pasang Mitsubishi QJ72BR15 di kawasan yang bersih dan kering dari cahaya matahari langsung, suhu teruk, dan getaran yang kuat. Untuk mengelakkan terlalu panas, pastikan persekitarannya berventilasi dengan baik. Elakkan meletakkan modul berhampiran peralatan voltan tinggi atau sumber gangguan elektromagnet (EMI), yang mungkin mengganggu isyarat komunikasi. Untuk mengelakkan kerosakan yang disebabkan oleh pergerakan yang tidak disengajakan, sentiasa mengikat modul ke unit asas Q-Series PLC dengan skru yang disertakan.

Untuk memastikan interaksi yang boleh dipercayai dengan Mitsubishi QJ72BR15, menggunakan kabel koaksial 3C-2V atau 5C-2V yang memenuhi piawaian pendawaian modul. Sambungan ini diperlukan untuk memastikan pemindahan data yang stabil pada 10Mbps, yang merupakan aspek penting dalam prestasi Mitsubishi QJ72BR15. Elakkan memutar atau membongkok wayar dengan tiba -tiba, kerana ini dapat mengurangkan kualiti isyarat, yang penting untuk kecekapan rangkaian Mitsubishi QJ72BR15. Apabila pemasangan penyambung, pastikan mereka dipateri dengan betul dan dilindungi untuk mengelakkan gangguan bunyi, yang mempunyai kesan langsung ke atas integriti isyarat Mitsubishi QJ72BR15. Jangan sesekali mengikat wayar komunikasi dengan talian kuasa; Pastikan mereka sekurang -kurangnya 100mm jauh untuk mengurangkan gangguan elektromagnetik, masalah biasa dengan operasi Mitsubishi QJ72BR15.

Sebelum menghidupkan sistem, persediaan Mitsubishi QJ72BR15 dengan perisian pemaju GX. Tetapkan parameter rangkaian, seperti alamat stesen dan protokol komunikasi, berdasarkan keperluan sistem anda. Selepas membuat pengubahsuaian, tetapkan semula modul CPU untuk memastikan pelarasan digunakan dengan sewajarnya. Sentiasa gunakan diagnostik luar talian untuk mengkaji konfigurasi untuk isu sebelum menggunakannya sepenuhnya.

Soalan Lazim

S: Apakah Mitsubishi QJ72BR15, dan apakah fungsi utamanya?

A: Mitsubishi QJ72BR15 adalah modul MELSECNET/H jauh I/O yang dimaksudkan untuk aplikasi automasi industri. Ia berfungsi sebagai stesen I/O jauh dalam rangkaian bas sepaksi, yang membolehkan komunikasi berkelajuan tinggi antara PLC dan diedarkan peranti I/O. Ciri-ciri utama termasuk pertukaran data masa nyata pada 10 Mbps dan sokongan untuk 8,192 titik pautan setiap rangkaian. Ia serasi dengan kabel sepaksi seperti 3C-2V, 5C-2V, dan 5C-FB, yang membolehkan konfigurasi rangkaian efektif kos. Modul ini boleh menyokong sehingga 33 stesen (satu tuan jauh dan 32 stesen I/O jauh) dan 239 rangkaian, menjadikannya sesuai untuk aplikasi perindustrian berskala besar. Ia menggunakan komunikasi bas token dan pengekodan Manchester untuk membolehkan penghantaran data bebas yang boleh dipercayai.

S: Apakah spesifikasi teknikal Mitsubishi QJ72BR15?

A: Spesifikasi utama termasuk kelajuan komunikasi 10 Mbps di seluruh seni bina bas satu lapisan menggunakan protokol bas token. Modul ini menyokong kabel sepaksi sehingga 300 meter (3C-2V) atau 500 meter (5C-2V/5C-FB), yang boleh dilanjutkan kepada 2.5 kilometer dengan pengulang (A6BR10/A6BR10-DC). Ia mempunyai dimensi 98 x 27.4 x 90 mm, beratnya 0.16 kg, dan menggunakan 1.10 A pada 5 V dc. Perlindungan kata laluan jauh dan pengesanan kesalahan LED adalah antara langkah -langkah keselamatan yang memastikan fungsi yang selamat dan boleh dipercayai.
